UEPG - 2026-1 - Questão 42

Física - 10 - ELETRODINÂMICA

Banca

UEPG

Tipo

Somatório

Nível

n/a

Origem

UEPG

Enunciado

Resolva a questão, teste seu gabarito e consulte uma pista por vez.

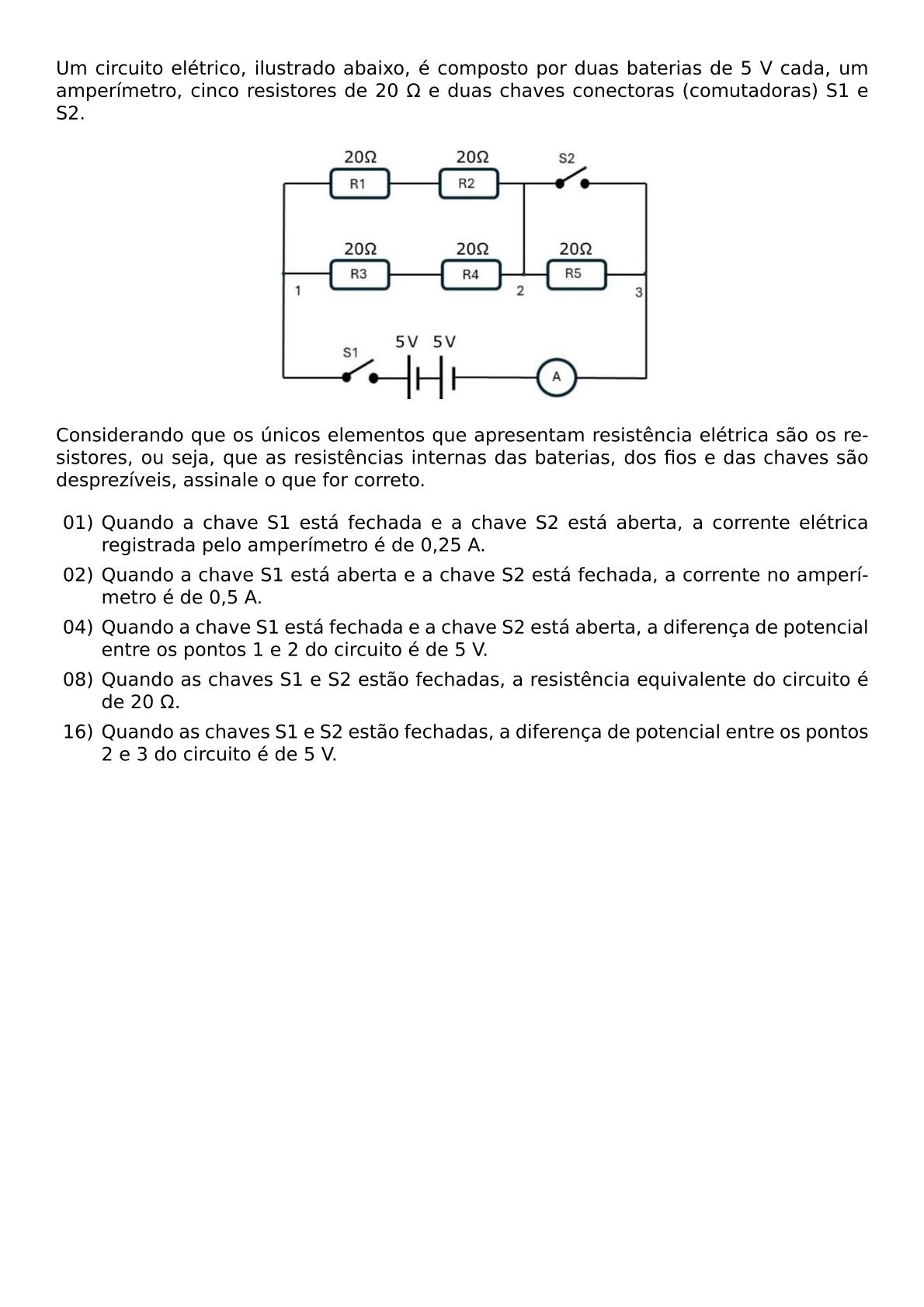

UM CIRCUITO ELETRICO ILUSTRADO ABAIXO E COMPOSTO POR DUAS BATERIAS DE 5 V CADA UM AMPERIMETRO CINCO RESISTORES DE 20 OMEGA E DUAS CHAVES CONECTORAS COMUTADORAS S1 E S2 BEGIN CENTER INCLUDEGRAPHICS WIDTH 0 5 TEXTWIDTH REPRO IMG 0 20260607 210300 JPG END CENTER CONSIDERANDO QUE OS UNICOS ELEMENTOS QUE APRESENTAM RESISTENCIA ELETRICA SAO OS RESISTORES OU SEJA QUE AS RESISTENCIAS INTERNAS DAS BATERIAS DOS FIOS E DAS CHAVES SAO DESPREZIVEIS ASSINALE O QUE FOR CORRETO BEGIN ITEMIZE ITEM 01 QUANDO A CHAVE S1 ESTA FECHADA E A CHAVE S2 ESTA ABERTA A CORRENTE ELETRICA REGISTRADA PELO AMPERIMETRO E DE 0 25 A ITEM 02 QUANDO A CHAVE S1 ESTA ABERTA E A CHAVE S2 ESTA FECHADA A CORRENTE NO AMPERIMETRO E DE 0 5 A ITEM 04 QUANDO A CHAVE S1 ESTA FECHADA E A CHAVE S2 ESTA ABERTA A DIFERENCA DE POTENCIAL ENTRE OS PONTOS 1 E 2 DO CIRCUITO E DE 5 V ITEM 08 QUANDO AS CHAVES S1 E S2 ESTAO FECHADAS A RESISTENCIA EQUIVALENTE DO CIRCUITO E DE 20 OMEGA ITEM 16 QUANDO AS CHAVES S1 E S2 ESTAO FECHADAS A DIFERENCA DE POTENCIAL ENTRE OS PONTOS 2 E 3 DO CIRCUITO E DE 5 V END ITEMIZE

UM CIRCUITO ELETRICO ILUSTRADO ABAIXO E COMPOSTO POR DUAS BATERIAS DE 5 V CADA UM AMPERIMETRO CINCO RESISTORES DE 20 OMEGA E DUAS CHAVES CONECTORAS COMUTADORAS S1 E S2 BEGIN CENTER INCLUDEGRAPHICS WIDTH 0 5 TEXTWIDTH REPRO IMG 0 20260607 210300 JPG END CENTER CONSIDERANDO QUE OS UNICOS ELEMENTOS QUE APRESENTAM RESISTENCIA ELETRICA SAO OS RESISTORES OU SEJA QUE AS RESISTENCIAS INTERNAS DAS BATERIAS DOS FIOS E DAS CHAVES SAO DESPREZIVEIS ASSINALE O QUE FOR CORRETO BEGIN ITEMIZE ITEM 01 QUANDO A CHAVE S1 ESTA FECHADA E A CHAVE S2 ESTA ABERTA A CORRENTE ELETRICA REGISTRADA PELO AMPERIMETRO E DE 0 25 A ITEM 02 QUANDO A CHAVE S1 ESTA ABERTA E A CHAVE S2 ESTA FECHADA A CORRENTE NO AMPERIMETRO E DE 0 5 A ITEM 04 QUANDO A CHAVE S1 ESTA FECHADA E A CHAVE S2 ESTA ABERTA A DIFERENCA DE POTENCIAL ENTRE OS PONTOS 1 E 2 DO CIRCUITO E DE 5 V ITEM 08 QUANDO AS CHAVES S1 E S2 ESTAO FECHADAS A RESISTENCIA EQUIVALENTE DO CIRCUITO E DE 20 OMEGA ITEM 16 QUANDO AS CHAVES S1 E S2 ESTAO FECHADAS A DIFERENCA DE POTENCIAL ENTRE OS PONTOS 2 E 3 DO CIRCUITO E DE 5 V END ITEMIZE

Dicas

Uma pista de cada vez

1/4v

Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.

Comece analisando a associação de resistores entre os pontos 1 e 2. Note que existem dois caminhos paralelos: um contendo os resistores R1 e R2 em série, e outro contendo R3 e R4 também em série. Calcule a resistência equivalente desse trecho (R12) lembrando que cada resistor vale 20 ohms. Além disso, identifique a tensão total fornecida pelas duas baterias de 5 V ligadas em série.
