Enunciado
Resolva a questão, teste seu gabarito e consulte uma pista por vez.

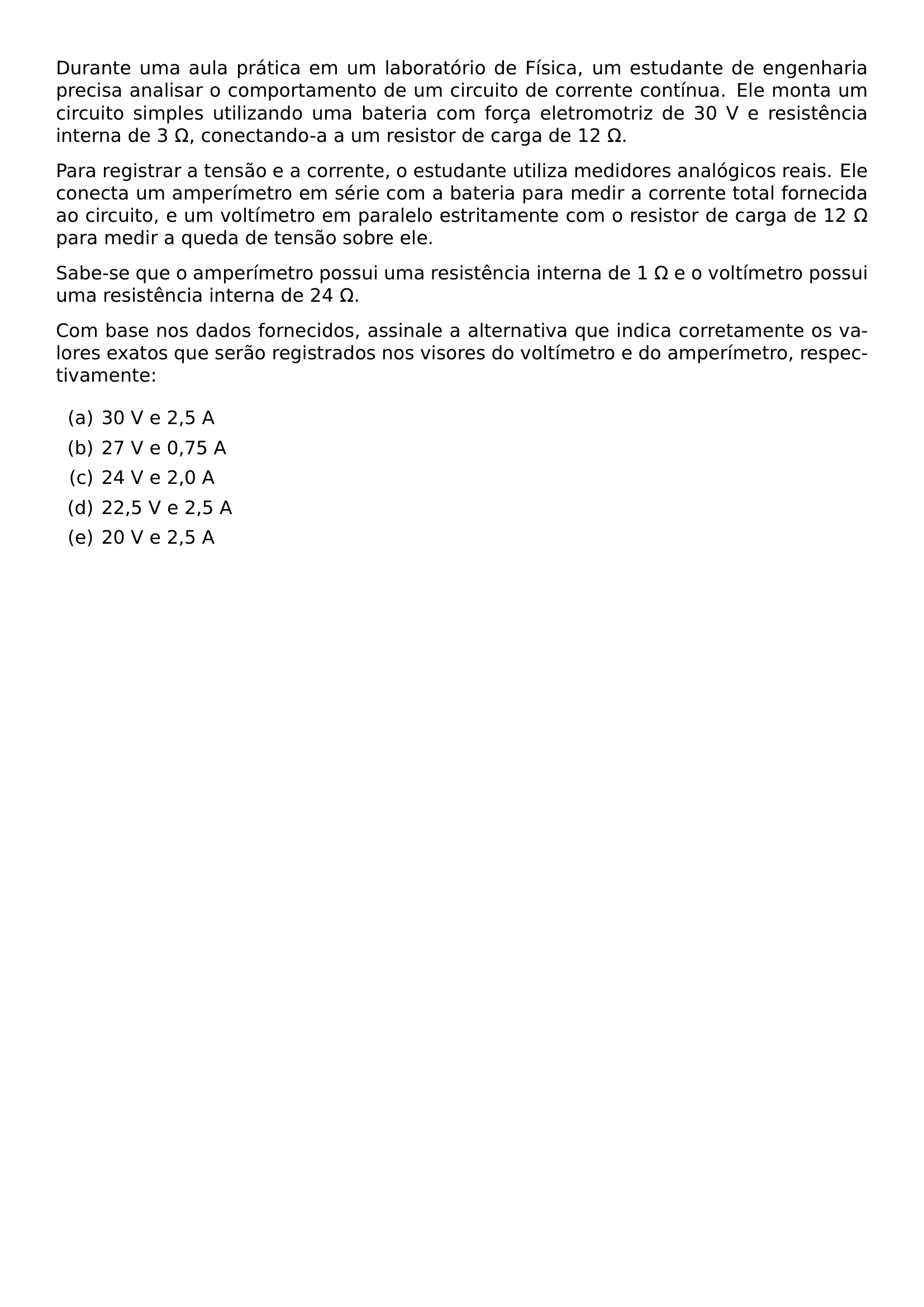

DURANTE UMA AULA PRATICA EM UM LABORATORIO DE FISICA UM ESTUDANTE DE ENGENHARIA PRECISA ANALISAR O COMPORTAMENTO DE UM CIRCUITO DE CORRENTE CONTINUA ELE MONTA UM CIRCUITO SIMPLES UTILIZANDO UMA BATERIA COM FORCA ELETROMOTRIZ DE 30 V E RESISTENCIA INTERNA DE 3 OMEGA CONECTANDO A A UM RESISTOR DE CARGA DE 12 OMEGA PARA REGISTRAR A TENSAO E A CORRENTE O ESTUDANTE UTILIZA MEDIDORES ANALOGICOS REAIS ELE CONECTA UM AMPERIMETRO EM SERIE COM A BATERIA PARA MEDIR A CORRENTE TOTAL FORNECIDA AO CIRCUITO E UM VOLTIMETRO EM PARALELO ESTRITAMENTE COM O RESISTOR DE CARGA DE 12 OMEGA PARA MEDIR A QUEDA DE TENSAO SOBRE ELE SABE SE QUE O AMPERIMETRO POSSUI UMA RESISTENCIA INTERNA DE 1 OMEGA E O VOLTIMETRO POSSUI UMA RESISTENCIA INTERNA DE 24 OMEGA COM BASE NOS DADOS FORNECIDOS ASSINALE A ALTERNATIVA QUE INDICA CORRETAMENTE OS VALORES EXATOS QUE SERAO REGISTRADOS NOS VISORES DO VOLTIMETRO E DO AMPERIMETRO RESPECTIVAMENTE BEGIN ENUMERATE LABEL ALPH ITEM 30 V E 2 5 A ITEM 27 V E 0 75 A ITEM 24 V E 2 0 A ITEM 22 5 V E 2 5 A ITEM 20 V E 2 5 A END ENUMERATE
Dicas
Uma pista de cada vez
1/5v
Dicas
Uma pista de cada vez
Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.
Comece incorporando as resistências reais dos instrumentos: a resistência interna do amperímetro entra em série, enquanto a do voltímetro fica em paralelo com o resistor de carga; portanto, o voltímetro altera a resistência equivalente do trecho medido.
