UNICEPLAC - 2023-1 - Questão 38

Física - 10 - ELETRODINÂMICA

Banca

UNICEPLAC

Tipo

Múltipla Escolha

Nível

n/a

Origem

UNICEPLAC

Enunciado

Resolva a questão, teste seu gabarito e consulte uma pista por vez.

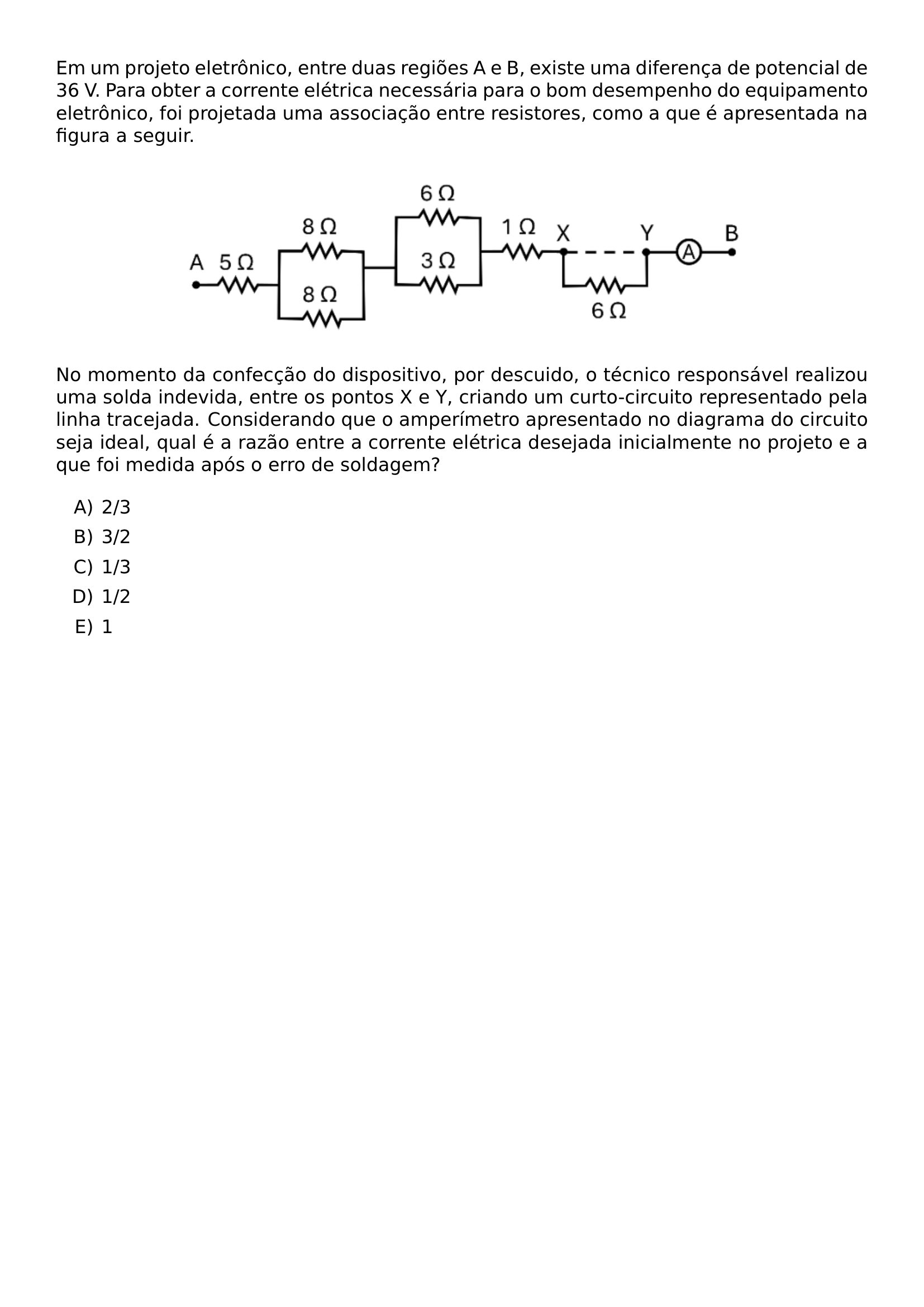

EM UM PROJETO ELETRONICO ENTRE DUAS REGIOES A E B EXISTE UMA DIFERENCA DE POTENCIAL DE 36 V PARA OBTER A CORRENTE ELETRICA NECESSARIA PARA O BOM DESEMPENHO DO EQUIPAMENTO ELETRONICO FOI PROJETADA UMA ASSOCIACAO ENTRE RESISTORES COMO A QUE E APRESENTADA NA FIGURA A SEGUIR BEGIN CENTER INCLUDEGRAPHICS WIDTH 0 70 LINEWIDTH ASSETS FIGURE 01 PNG END CENTER NO MOMENTO DA CONFECCAO DO DISPOSITIVO POR DESCUIDO O TECNICO RESPONSAVEL REALIZOU UMA SOLDA INDEVIDA ENTRE OS PONTOS X E Y CRIANDO UM CURTO CIRCUITO REPRESENTADO PELA LINHA TRACEJADA CONSIDERANDO QUE O AMPERIMETRO APRESENTADO NO DIAGRAMA DO CIRCUITO SEJA IDEAL QUAL E A RAZAO ENTRE A CORRENTE ELETRICA DESEJADA INICIALMENTE NO PROJETO E A QUE FOI MEDIDA APOS O ERRO DE SOLDAGEM BEGIN ENUMERATE LABEL ALPH ITEM 2 3 ITEM 3 2 ITEM 1 3 ITEM 1 2 ITEM 1 END ENUMERATE

EM UM PROJETO ELETRONICO ENTRE DUAS REGIOES A E B EXISTE UMA DIFERENCA DE POTENCIAL DE 36 V PARA OBTER A CORRENTE ELETRICA NECESSARIA PARA O BOM DESEMPENHO DO EQUIPAMENTO ELETRONICO FOI PROJETADA UMA ASSOCIACAO ENTRE RESISTORES COMO A QUE E APRESENTADA NA FIGURA A SEGUIR BEGIN CENTER INCLUDEGRAPHICS WIDTH 0 70 LINEWIDTH ASSETS FIGURE 01 PNG END CENTER NO MOMENTO DA CONFECCAO DO DISPOSITIVO POR DESCUIDO O TECNICO RESPONSAVEL REALIZOU UMA SOLDA INDEVIDA ENTRE OS PONTOS X E Y CRIANDO UM CURTO CIRCUITO REPRESENTADO PELA LINHA TRACEJADA CONSIDERANDO QUE O AMPERIMETRO APRESENTADO NO DIAGRAMA DO CIRCUITO SEJA IDEAL QUAL E A RAZAO ENTRE A CORRENTE ELETRICA DESEJADA INICIALMENTE NO PROJETO E A QUE FOI MEDIDA APOS O ERRO DE SOLDAGEM BEGIN ENUMERATE LABEL ALPH ITEM 2 3 ITEM 3 2 ITEM 1 3 ITEM 1 2 ITEM 1 END ENUMERATE

Dicas

Uma pista de cada vez

1/5v

Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.

Compreensão geral do problema. O objetivo é calcular duas correntes elétricas totais diferentes: a corrente do projeto original (antes do erro de soldagem) e a corrente após o erro (com o curto-circuito entre X e Y). Para encontrar cada uma delas, você precisará calcular a Resistência Equivalente (Req) do circuito em cada uma dessas duas situações e aplicar a Primeira Lei de Ohm, dada por V = R * I.
