UNIFIMES - 2024-1 - Questão 40
Física - 10 - ELETRODINÂMICA
Banca
VUNESP
Tipo
Múltipla Escolha
Nível
n/a
Origem
UNIFIMES
Enunciado
Resolva a questão, teste seu gabarito e consulte uma pista por vez.

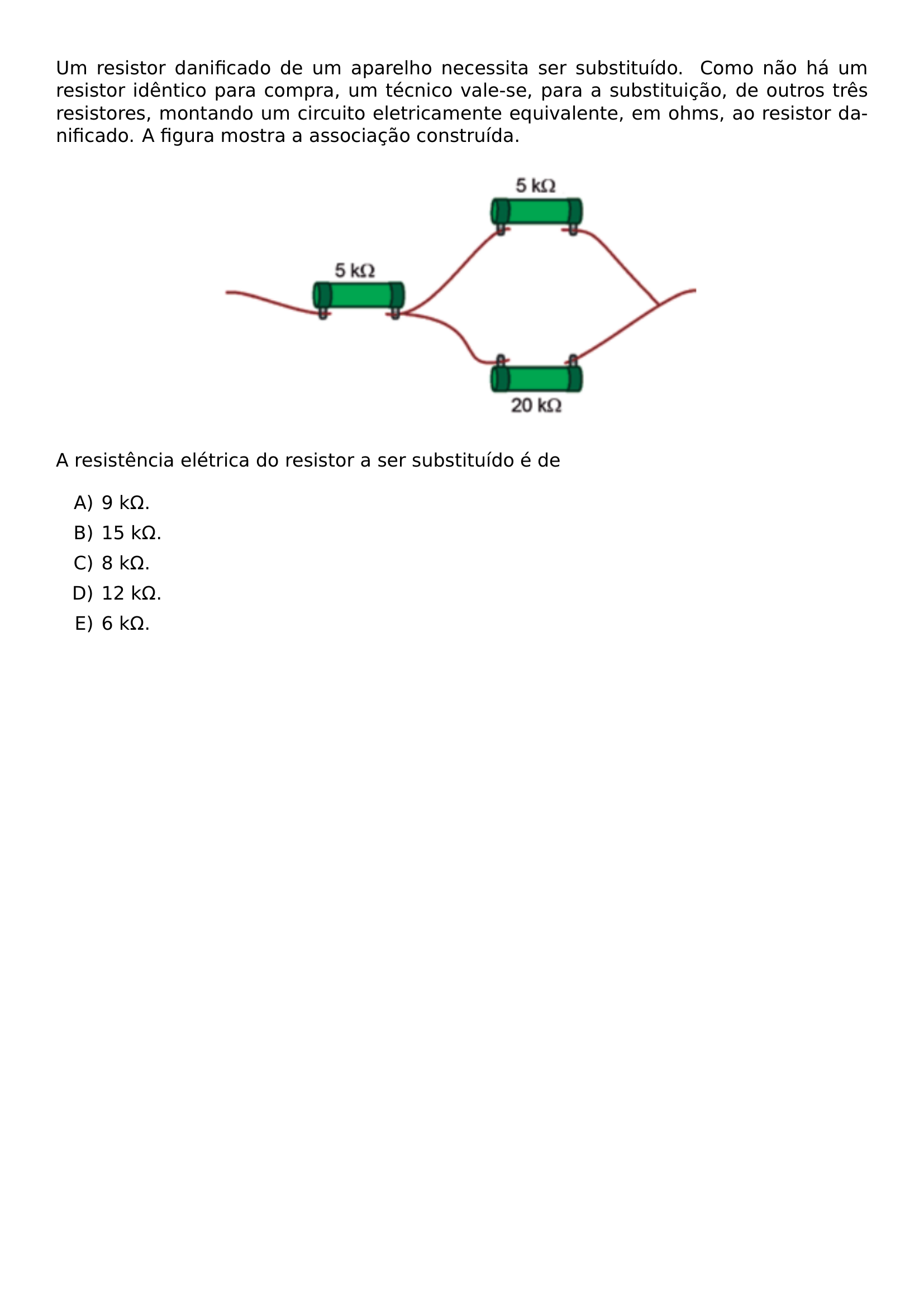

UM RESISTOR DANIFICADO DE UM APARELHO NECESSITA SER SUBSTITUIDO COMO NAO HA UM RESISTOR IDENTICO PARA COMPRA UM TECNICO VALE SE PARA A SUBSTITUICAO DE OUTROS TRES RESISTORES MONTANDO UM CIRCUITO ELETRICAMENTE EQUIVALENTE EM OHMS AO RESISTOR DANIFICADO A FIGURA MOSTRA A ASSOCIACAO CONSTRUIDA BEGIN CENTER INCLUDEGRAPHICS WIDTH 0 6 LINEWIDTH 20260623 094353 01 PNG END CENTER A RESISTENCIA ELETRICA DO RESISTOR A SER SUBSTITUIDO E DE BEGIN ENUMERATE LABEL ALPH ITEMSEP 5PT ITEM 9 K OMEGA ITEM 15 K OMEGA ITEM 8 K OMEGA ITEM 12 K OMEGA ITEM 6 K OMEGA END ENUMERATE
Dicas
Uma pista de cada vez
1/4v
Dicas
Uma pista de cada vez
Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.
Olá! Para começar a resolver essa questão, observe atentamente como os três resistores estão conectados entre si. Note que a corrente elétrica que entra pelo lado esquerdo passa obrigatoriamente pelo primeiro resistor de 5 k_ohm e, logo em seguida, encontra um nó onde o caminho se divide em dois. Identificar quais partes do circuito estão conectadas em série e quais estão em paralelo é o primeiro passo fundamental para simplificar o problema.
