UNICEPLAC - 2024-2 - Questão 34
Física - 10 - ELETRODINÂMICA
Banca
UNICEPLAC
Tipo
Múltipla Escolha
Nível
n/a
Origem
UNICEPLAC
Enunciado
Resolva a questão, teste seu gabarito e consulte uma pista por vez.

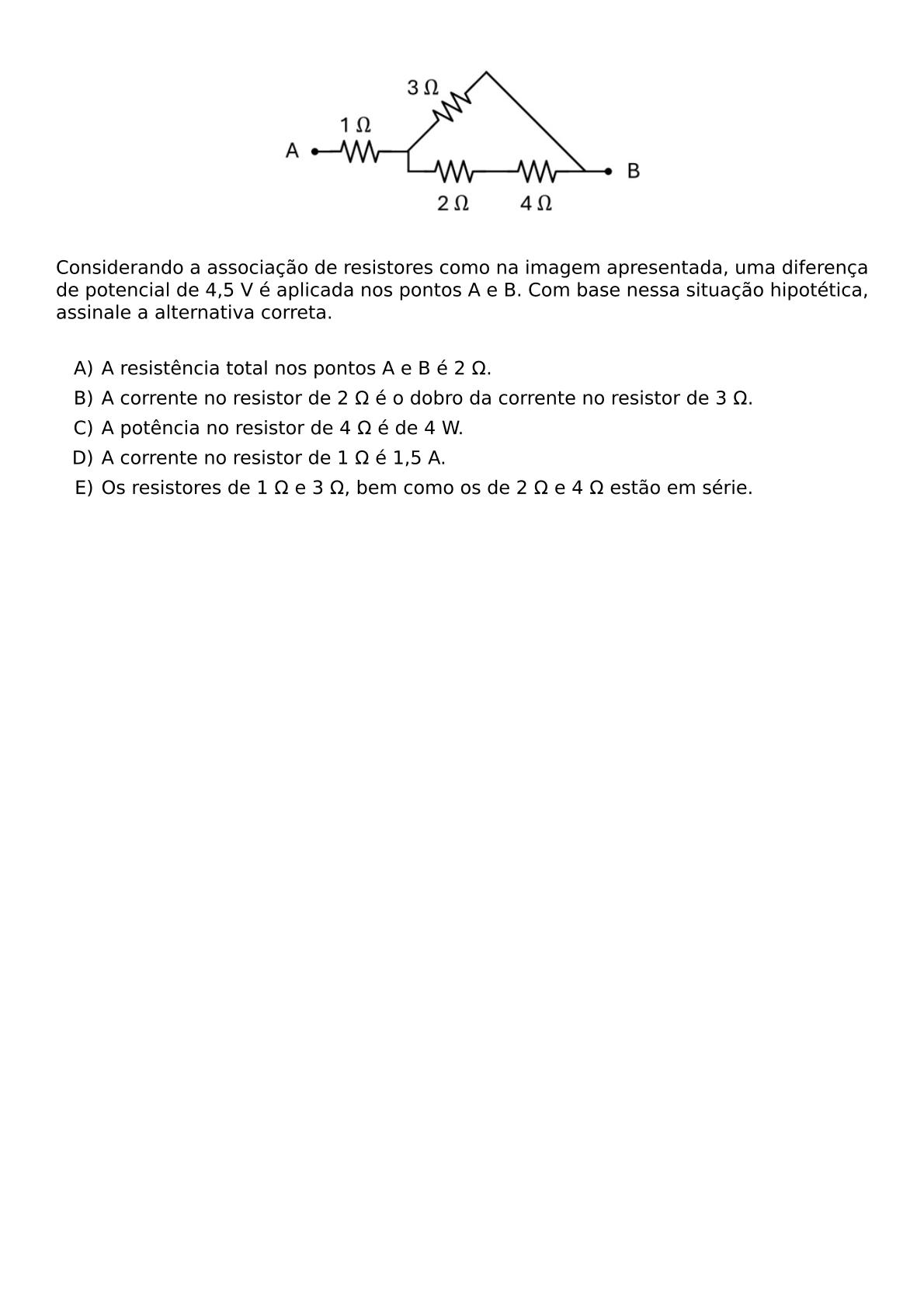

BEGIN CENTER INCLUDEGRAPHICS WIDTH 250PT REPRO IMG 0 20260609 163010 JPG END CENTER CONSIDERANDO A ASSOCIACAO DE RESISTORES COMO NA IMAGEM APRESENTADA UMA DIFERENCA DE POTENCIAL DE 4 5 V E APLICADA NOS PONTOS A E B COM BASE NESSA SITUACAO HIPOTETICA ASSINALE A ALTERNATIVA CORRETA VSPACE 0 3CM BEGIN ENUMERATE LABEL ALPH ITEM A RESISTENCIA TOTAL NOS PONTOS A E B E 2 OMEGA ITEM A CORRENTE NO RESISTOR DE 2 OMEGA E O DOBRO DA CORRENTE NO RESISTOR DE 3 OMEGA ITEM A POTENCIA NO RESISTOR DE 4 OMEGA E DE 4 W ITEM A CORRENTE NO RESISTOR DE 1 OMEGA E 1 5 A ITEM OS RESISTORES DE 1 OMEGA E 3 OMEGA BEM COMO OS DE 2 OMEGA E 4 OMEGA ESTAO EM SERIE END ENUMERATE
Dicas
Uma pista de cada vez
1/4v
Dicas
Uma pista de cada vez
Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.
Olá! Para começar a resolver essa questão, o primeiro passo é compreender como os resistores estão associados. Olhando para a imagem, perceba que a corrente entra pelo ponto A, passa pelo resistor de 1 ohm e depois encontra um nó, ou seja, uma divisão de caminhos. A partir desse nó, o circuito se divide em dois ramos que se juntam novamente no ponto B. No ramo de cima, temos o resistor de 3 ohms. No ramo de baixo, temos os resistores de 2 ohms e 4 ohms, dispostos um logo após o outro. Como esses dois do ramo de baixo estão conectados entre si? Tente calcular a resistência equivalente desse ramo de baixo primeiro.
