Enunciado
Resolva a questão, teste seu gabarito e consulte uma pista por vez.

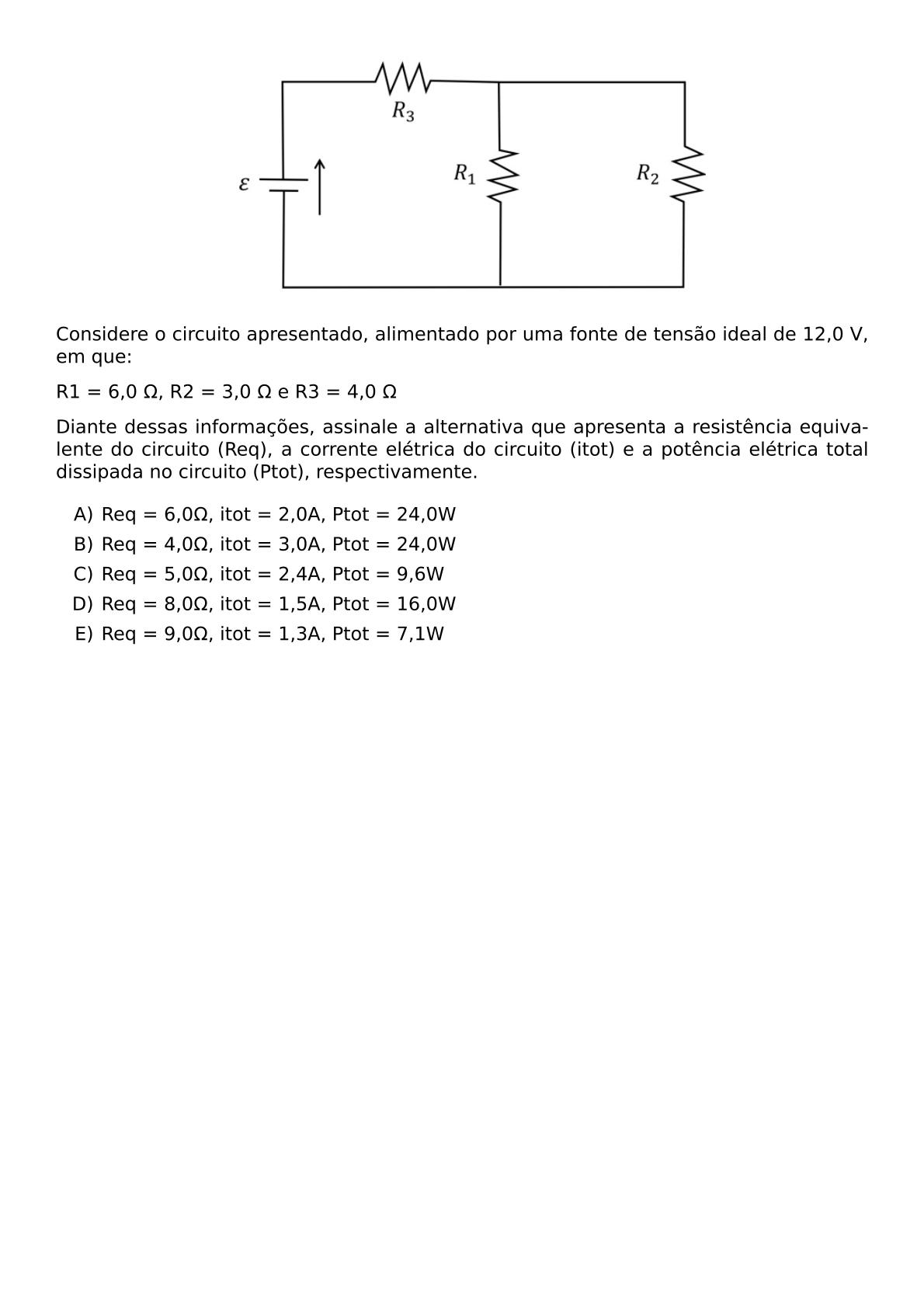

CONSIDERE O CIRCUITO APRESENTADO ALIMENTADO POR UMA FONTE DE TENSAO IDEAL DE 12 0 V EM QUE R1 6 0 OMEGA R2 3 0 OMEGA E R3 4 0 OMEGA DIANTE DESSAS INFORMACOES ASSINALE A ALTERNATIVA QUE APRESENTA A RESISTENCIA EQUIVALENTE DO CIRCUITO REQ A CORRENTE ELETRICA DO CIRCUITO ITOT E A POTENCIA ELETRICA TOTAL DISSIPADA NO CIRCUITO PTOT RESPECTIVAMENTE BEGIN ENUMERATE LABEL ALPH ITEM REQ 6 0 OMEGA ITOT 2 0A PTOT 24 0W ITEM REQ 4 0 OMEGA ITOT 3 0A PTOT 24 0W ITEM REQ 5 0 OMEGA ITOT 2 4A PTOT 9 6W ITEM REQ 8 0 OMEGA ITOT 1 5A PTOT 16 0W ITEM REQ 9 0 OMEGA ITOT 1 3A PTOT 7 1W END ENUMERATE
Dicas
Uma pista de cada vez
1/4v
Dicas
Uma pista de cada vez
Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.
Observe atentamente o diagrama do circuito e identifique a posição de cada resistor em relação à fonte, verificando quais estão em série e quais estão em paralelo.
