Enunciado
Resolva a questão, teste seu gabarito e consulte uma pista por vez.

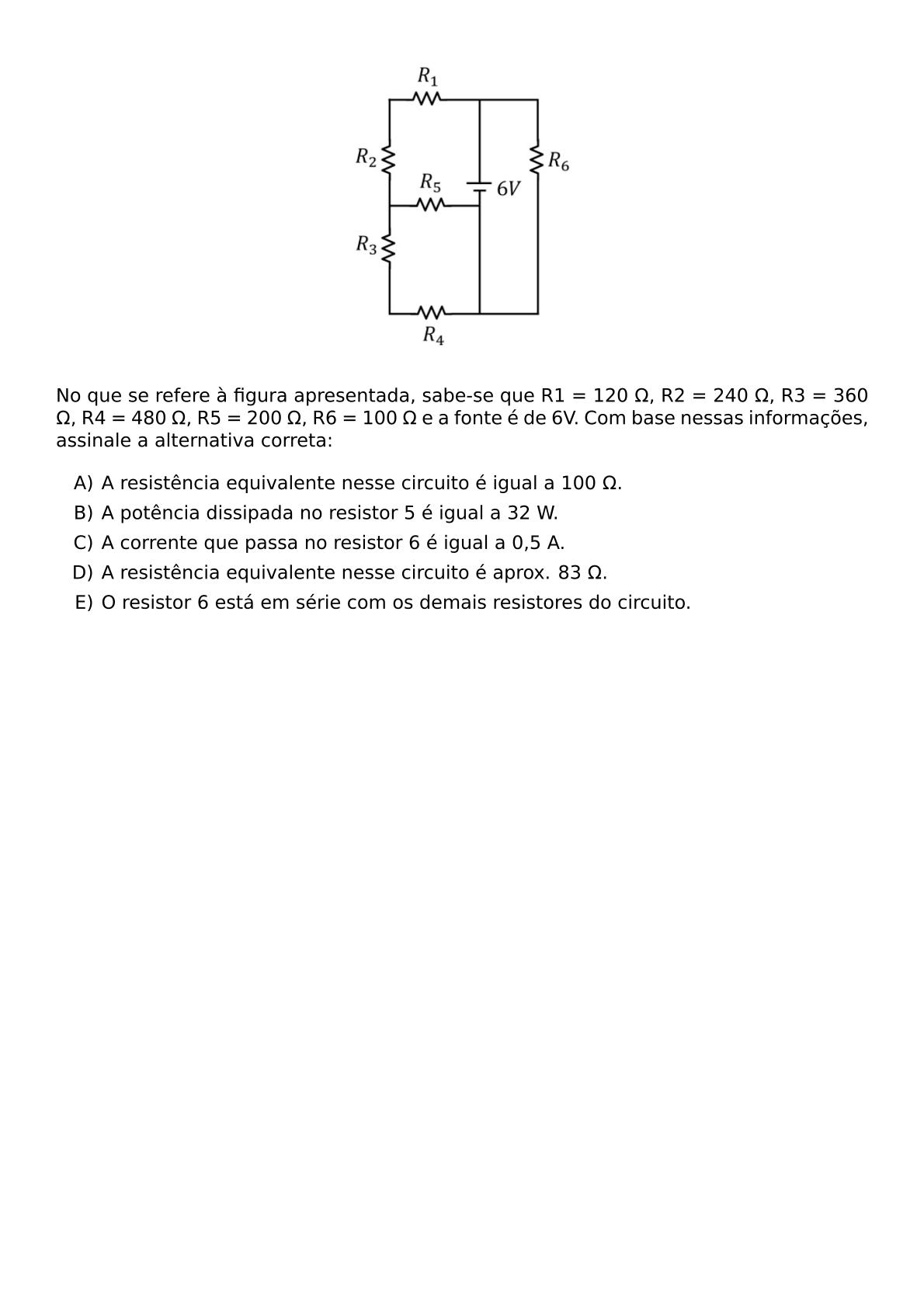

BEGIN CENTER INCLUDEGRAPHICS WIDTH 0 3 TEXTWIDTH REPRO IMG 0 20260609 093431 JPG END CENTER NO QUE SE REFERE A FIGURA APRESENTADA SABE SE QUE R1 120 OMEGA R2 240 OMEGA R3 360 OMEGA R4 480 OMEGA R5 200 OMEGA R6 100 OMEGA E A FONTE E DE 6V COM BASE NESSAS INFORMACOES ASSINALE A ALTERNATIVA CORRETA BEGIN ENUMERATE LABEL ALPH ITEM A RESISTENCIA EQUIVALENTE NESSE CIRCUITO E IGUAL A 100 OMEGA ITEM A POTENCIA DISSIPADA NO RESISTOR 5 E IGUAL A 32 W ITEM A CORRENTE QUE PASSA NO RESISTOR 6 E IGUAL A 0 5 A ITEM A RESISTENCIA EQUIVALENTE NESSE CIRCUITO E APROX 83 OMEGA ITEM O RESISTOR 6 ESTA EM SERIE COM OS DEMAIS RESISTORES DO CIRCUITO END ENUMERATE
Dicas
Uma pista de cada vez
1/6v
Dicas
Uma pista de cada vez
Use as dicas depois de tentar resolver por conta propria. Elas foram pensadas para destravar seu raciocinio sem entregar tudo de uma vez.
Comece identificando a estrutura geral do circuito. Note que o resistor R6 está conectado diretamente aos polos da bateria de 6V, o que indica que ele está em paralelo com todo o bloco de resistores à esquerda (R1 a R5).
